設備

社内設備以上の大型品は弊社協力工場で対応いたします。

粉体塗装自動ガンシステム

摩擦帯電方式（トリボ）採用と手吹き補正により、複雑形状品に高品質な外観を実現いたしております。

レシプロ静電自動ガンシステム

自動ガンと手吹きの融合により、大量生産品から小ロット品、複数の製品に分かれるセット品まで幅広い対応が可能です。

手吹き専用設備の充実により防衛産業分野をはじめとする精密塗装に対応します。

社内設備一覧

2015年7月1日現在
番号	設備名称	設備能力		電気容量	官庁手続
番号	設備名称	設備能力		(Kw･200V)	公害	監督署	消防署

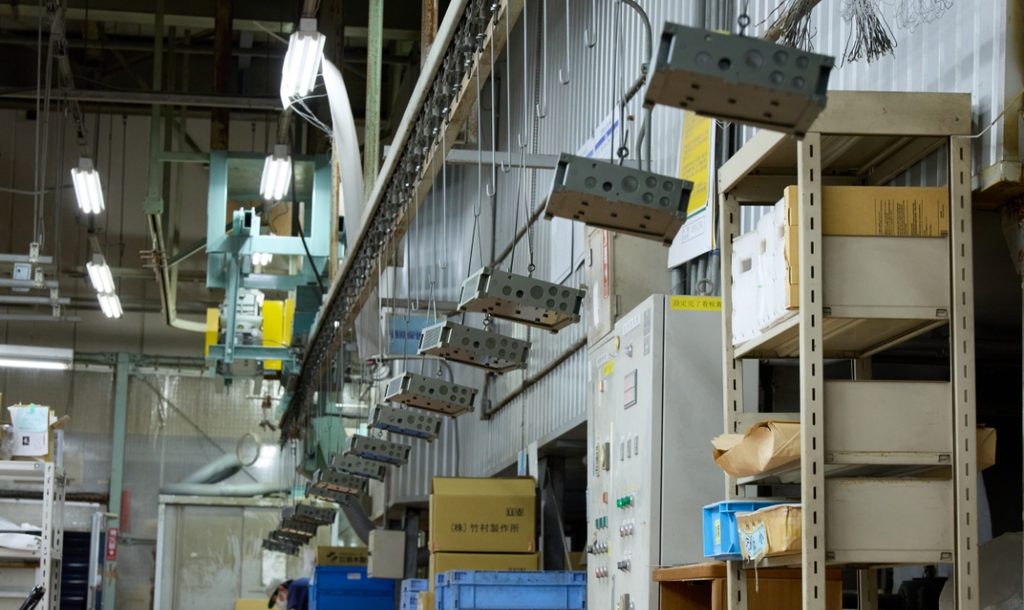

1階　147mコンベアー連続式塗装ライン塗装可能最大許容寸法：全面塗装1000mm×900mm×500mm 片面塗装1000mm×1800mm×500m
1-1	NO.1ブース	排気量	120m3/分	3.7	○	○

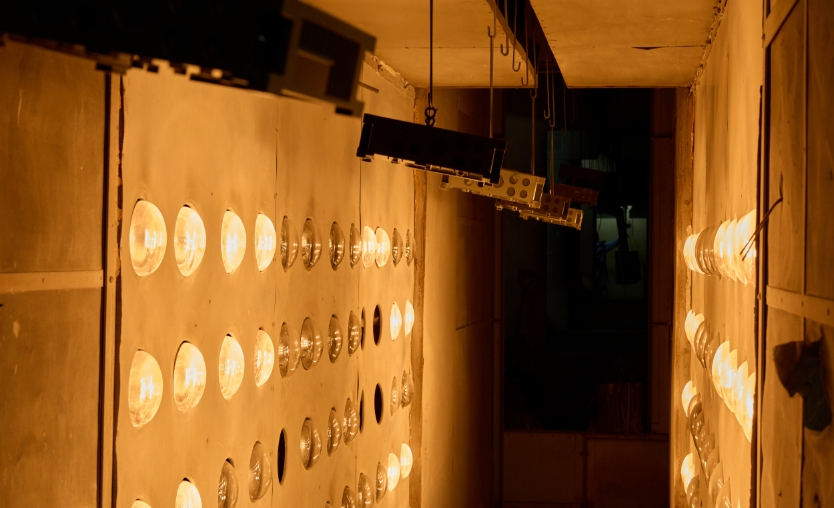

1-2	赤外線乾燥炉	熱量	電気 24Kw	24		○	○

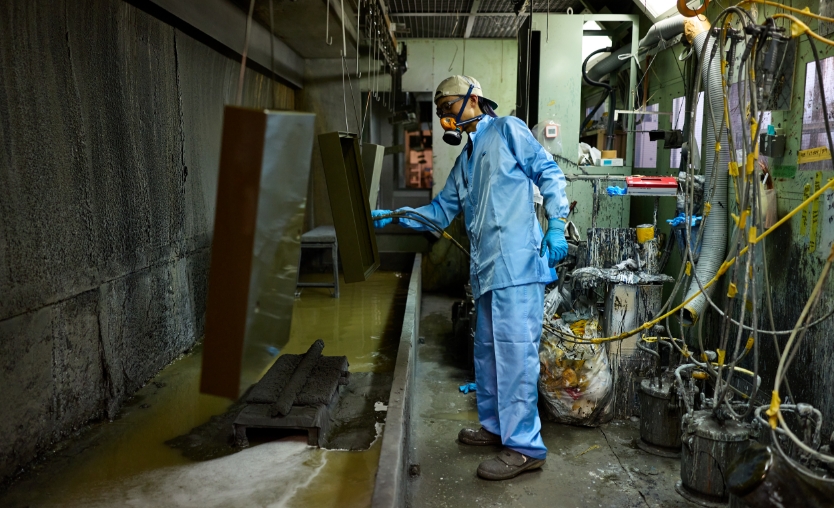

1-3	NO.2ブース	排気量	240m3/分	7.5	○	○
1-4	赤外線乾燥炉	熱量	電気 24Kw	24		○	○
1-5	NO.3ブース	排気量	240m3/分	7.5	○	○
1-6	連続式乾燥炉 (ガス遠赤併用）	熱量	ガス 40万Kcal/H 遠赤外線ガス30,000Kcal/HX2基	11 1.0	○	○	○
1-7	コンベアー	全長	147m	1.5
1-8	ガス式箱型乾燥炉	熱量	ガス 7.5万Kcal/H	2.2		○	○
1-9	コンプレッサー	22Kw		22	○
1-10	粉体ブース	排気量	238m3/分	11	○
2階　第１ゾーン　塗装可能最大許容寸法：2300mm×1500mm×2500mm

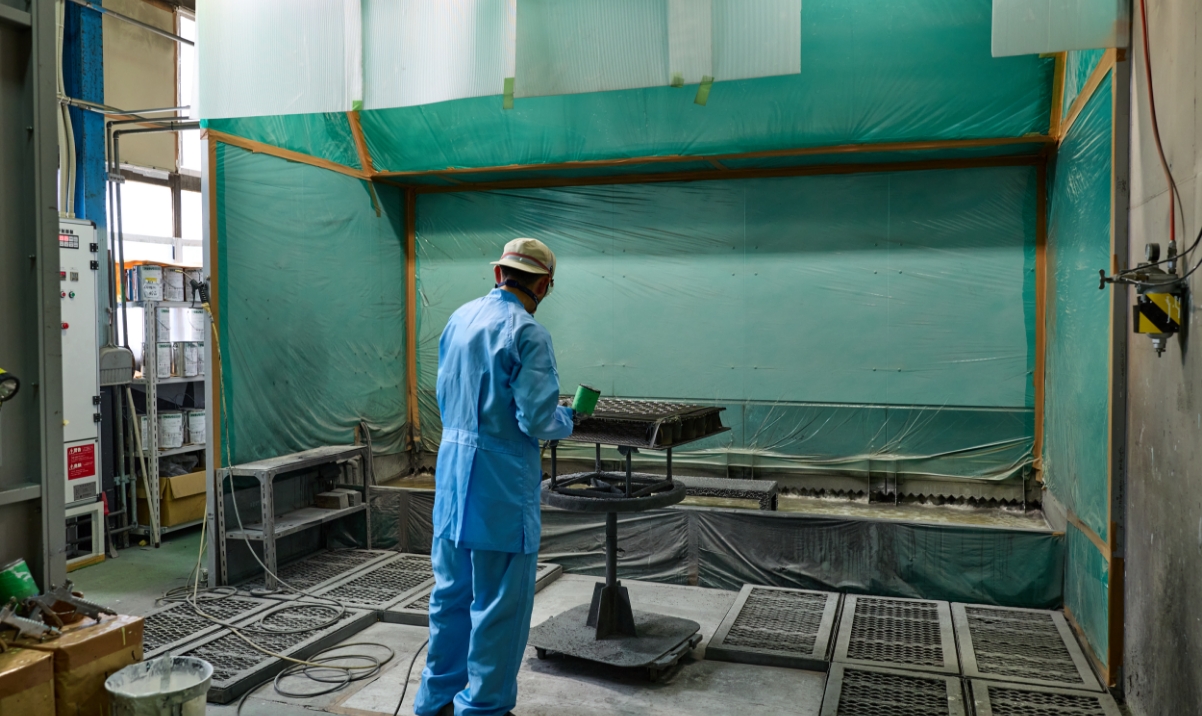

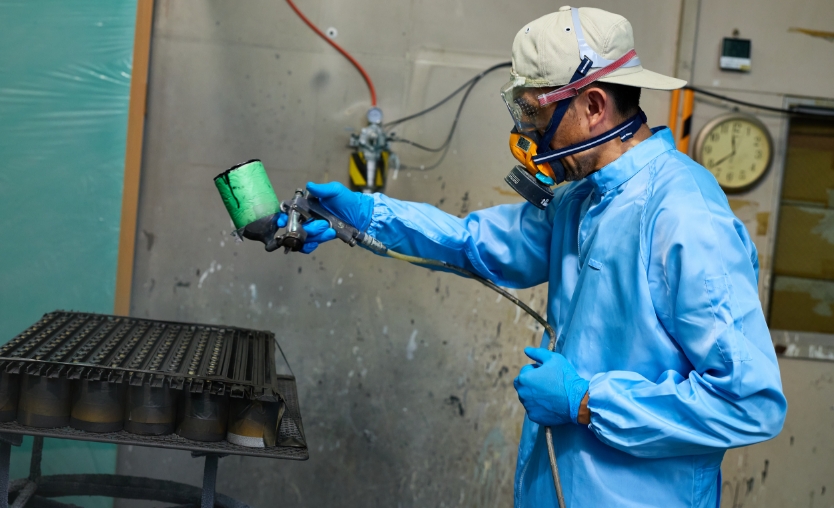

2-1	塗装ブース	排気量	275立方メートル/分	7.5	○	○

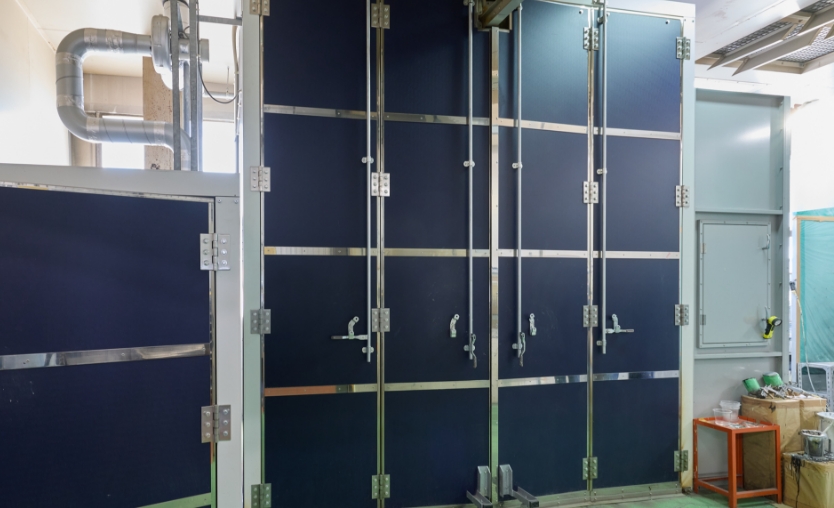

2-2	ガス式箱型乾燥炉（大）	熱量	ガス8万Kcal/H・２基	3.7	○	○	○

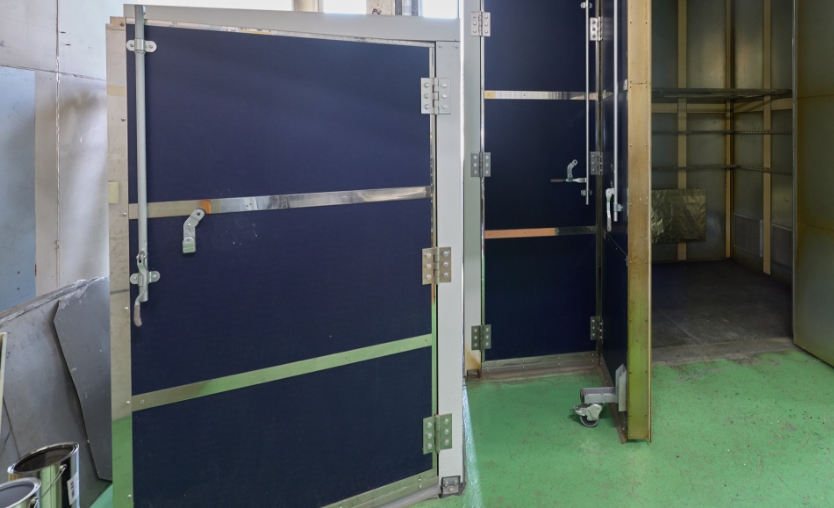

2-3	ガス式箱型乾燥炉（小）	熱量	ガス8万Kcal/H・２基	0.75		○	○
2-12	第１ゾーン用給気装置	給気量	320立方メートル/分	5.5	○

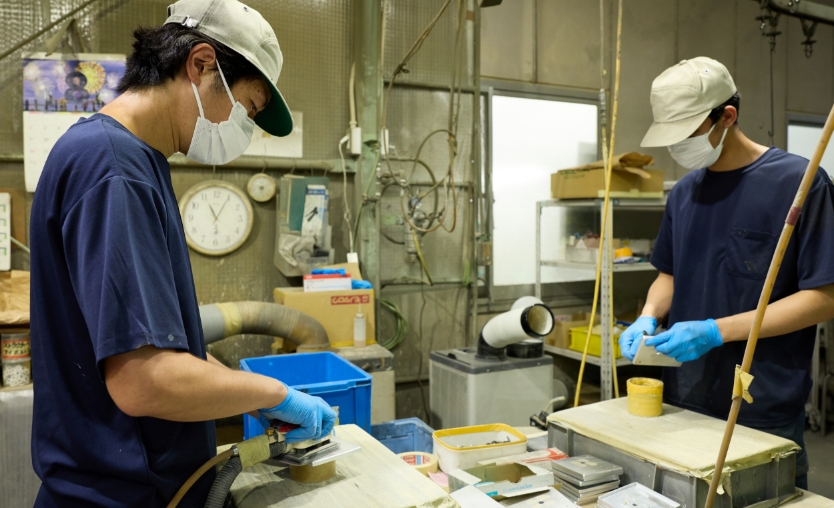

研ぎゾーン
2-4	研ぎブース	排気量	220m3/分	7.5	○	○
第２ゾーン　塗装可能最大許容寸法：1600mm×1600mm×1600mm

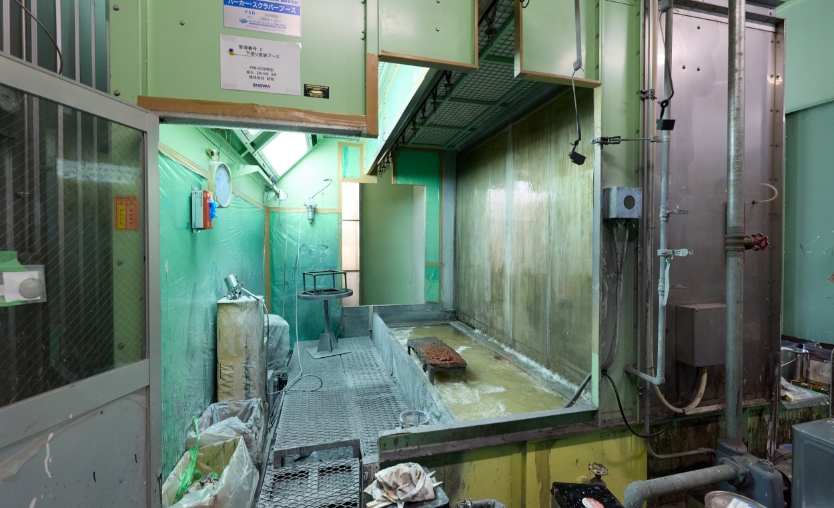

2-5	塗装ブース	排気量	300m3/分	11	○	○
2-6	ガス式箱型乾燥炉	熱量	ガス5万Kcal/H	1.5		○	○
2-13	第2・研ぎゾーン用給気装置	給気量	560m3/分	11	○

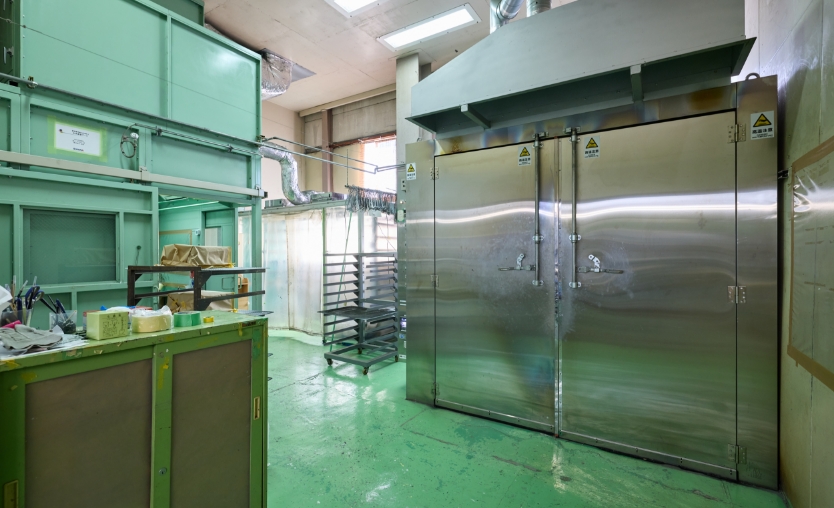

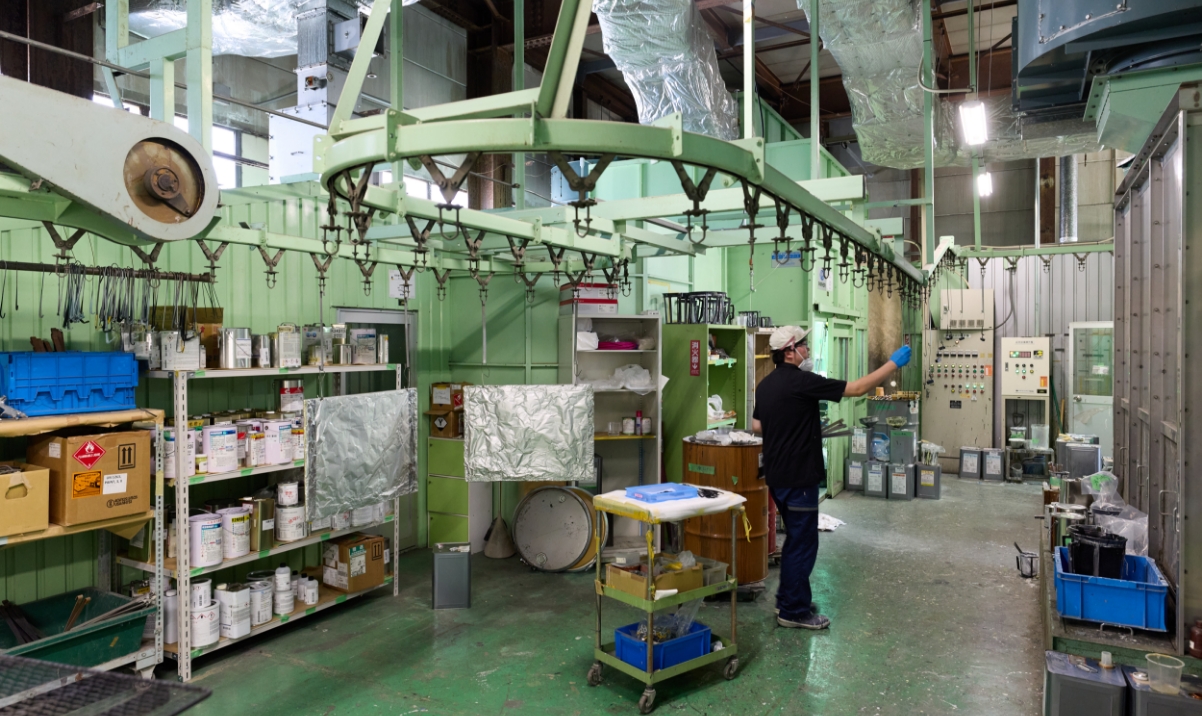

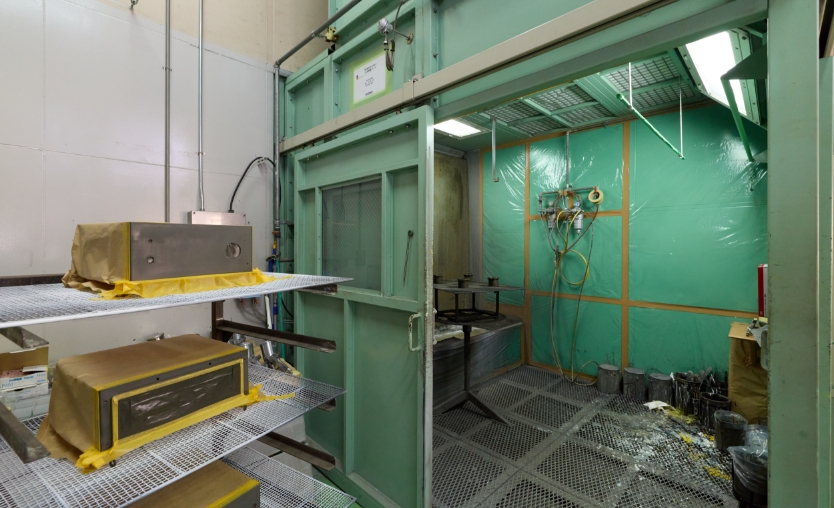

第３ゾーン：小ロット多品種対応型温度管理クリーン塗装システム　84ｍ連続式塗装ライン塗装可能最大許容寸法：720mm×660mm×630mm
2-7	下塗塗装ブース	排気量	200ｍ3/分	7.5	○	○	○
2-8	赤外線乾燥炉	熱量	18Kw	18		○	○
2-9	上塗塗装ブース	排気量	200m3/分	7.5	○	○	○
2-15	近赤外乾燥炉	熱量	15KW	15		○	○
2-10	連続式乾燥炉	熱量	ガス 30万Kcal/H	7.5	○	○	○
2-11	コンベアー	全長	84m	0.75
2-14	第3ゾーン用給気装置	給気量	450m3/分	15	○
2-16	第３ゾーン用チラーユニット	冷却/加熱	315KW/355KW	106	○
